項目簡介：

南水北調河西支線工程起點自大寧調蓄水庫取水，終點至三家店調節池，全長約18.8km。工程任務為豐臺河西及門頭溝區提供生活用水，供水對象為豐臺河西第一水廠、豐臺河西第三水廠、門城水廠，并可通過河西支線將水源調入三家店調節池，補充河湖水系生態用水，同時管道承擔自三家店調節池至大寧調蓄水庫段具備反向自流能力，反向自流規模12.5m3/s(反向輸水起點三家店處流量)。工程沿線設加壓泵站三座：中堤泵站，園博泵站，中門泵站；設分水口五座：豐臺河西第一水廠分水口，豐臺河西第三水廠分水口，首鋼水廠分水口，門城水廠分水口，城子水廠分水口；設閘站一座，石門閘站(2孔)；輸水管線沿線設檢修、排氣、排空等閥井。

為便于南水北調配套工程輸水系統的統一調度、分級管理，本工程自動化監控系統以市南水北調配套工程信息化建設總體方案及相關要求為依據，根據上述監控調度、運行管理方案及其他信息交換需求，本系統總體建設目標在具備獨立運行基礎上，上聯市南水北調監控指揮調度中心，實現雙向數據傳輸，并與大寧調度中心互聯互通，即在河西支線調度中心可實現對河西支線全線設備及大寧調蓄水庫工程相關機電設備的集中監控，同時亦可在大寧調度中心自動化監控系統基礎上擴展實現對河西支線全線設備的集中監控，實現與大寧自動化信息采集、自動控制、視頻等系統融合，實現數據雙向傳輸、存儲，實現信息匯聚。

主要完成自動化監控、水質監測、視頻安防、工程安全監測、通信及計算機網絡等6個子系統的建設內容。

成果展示

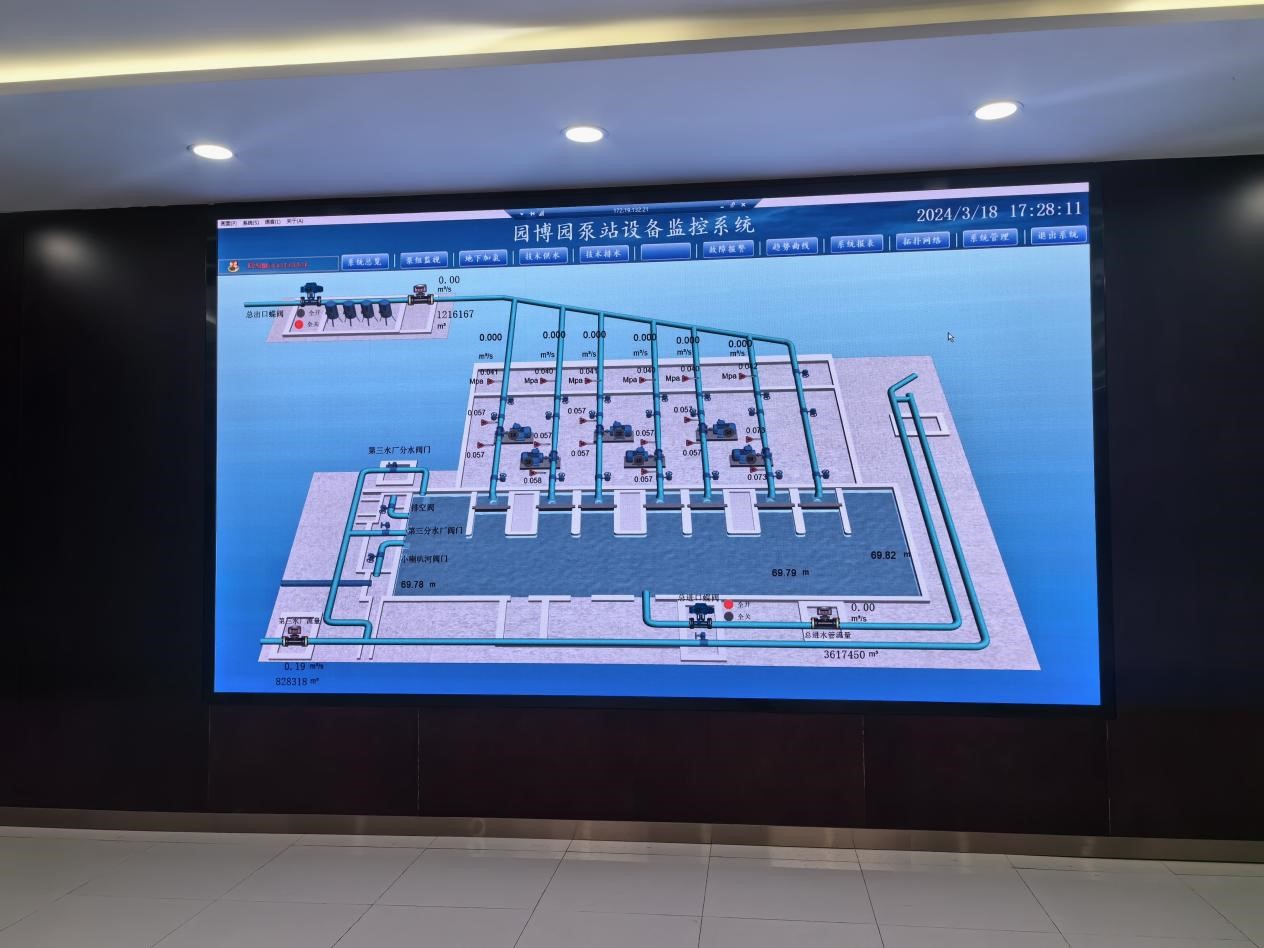

園博泵站設備監控系統平臺

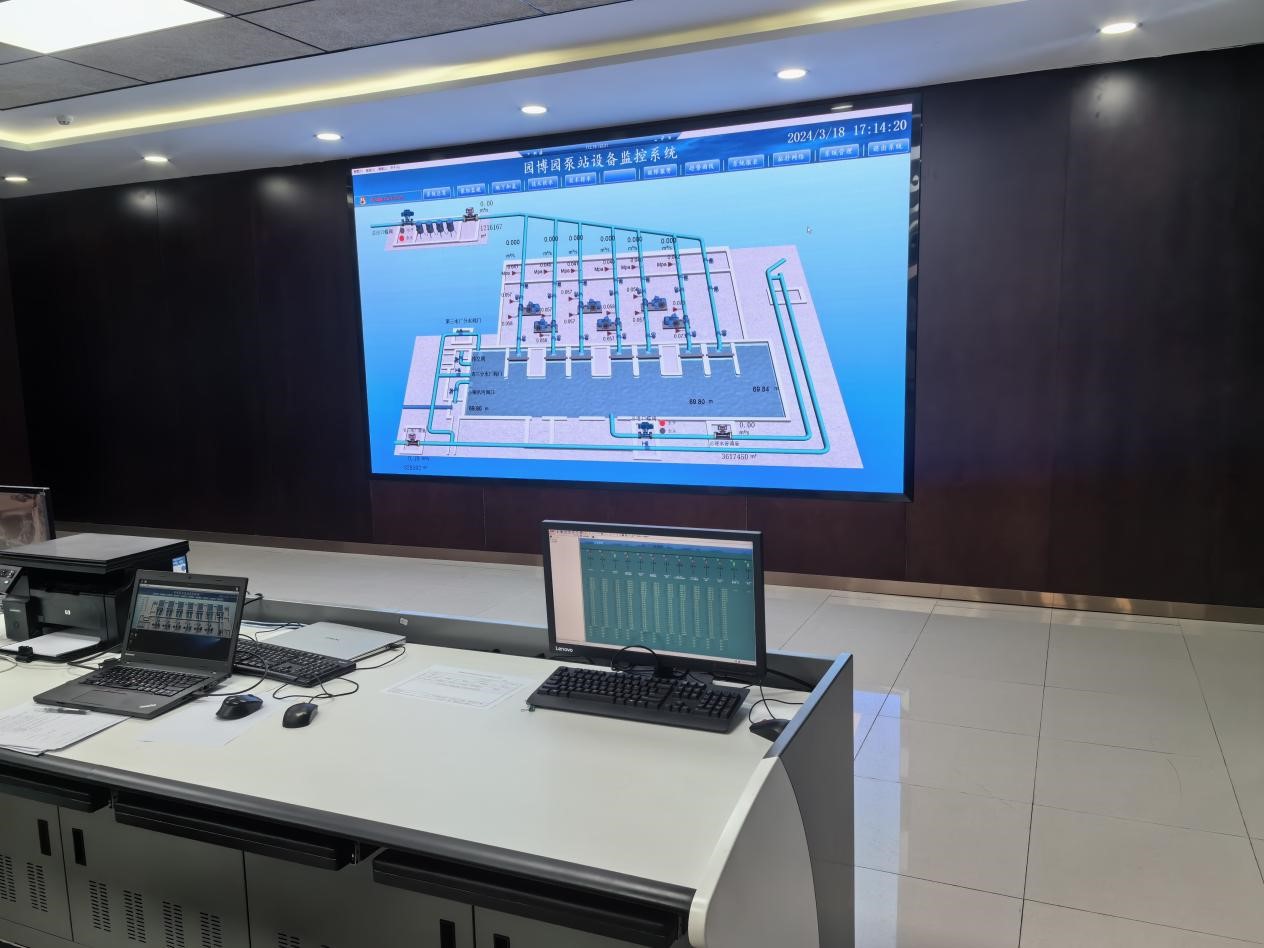

園博泵站中控室

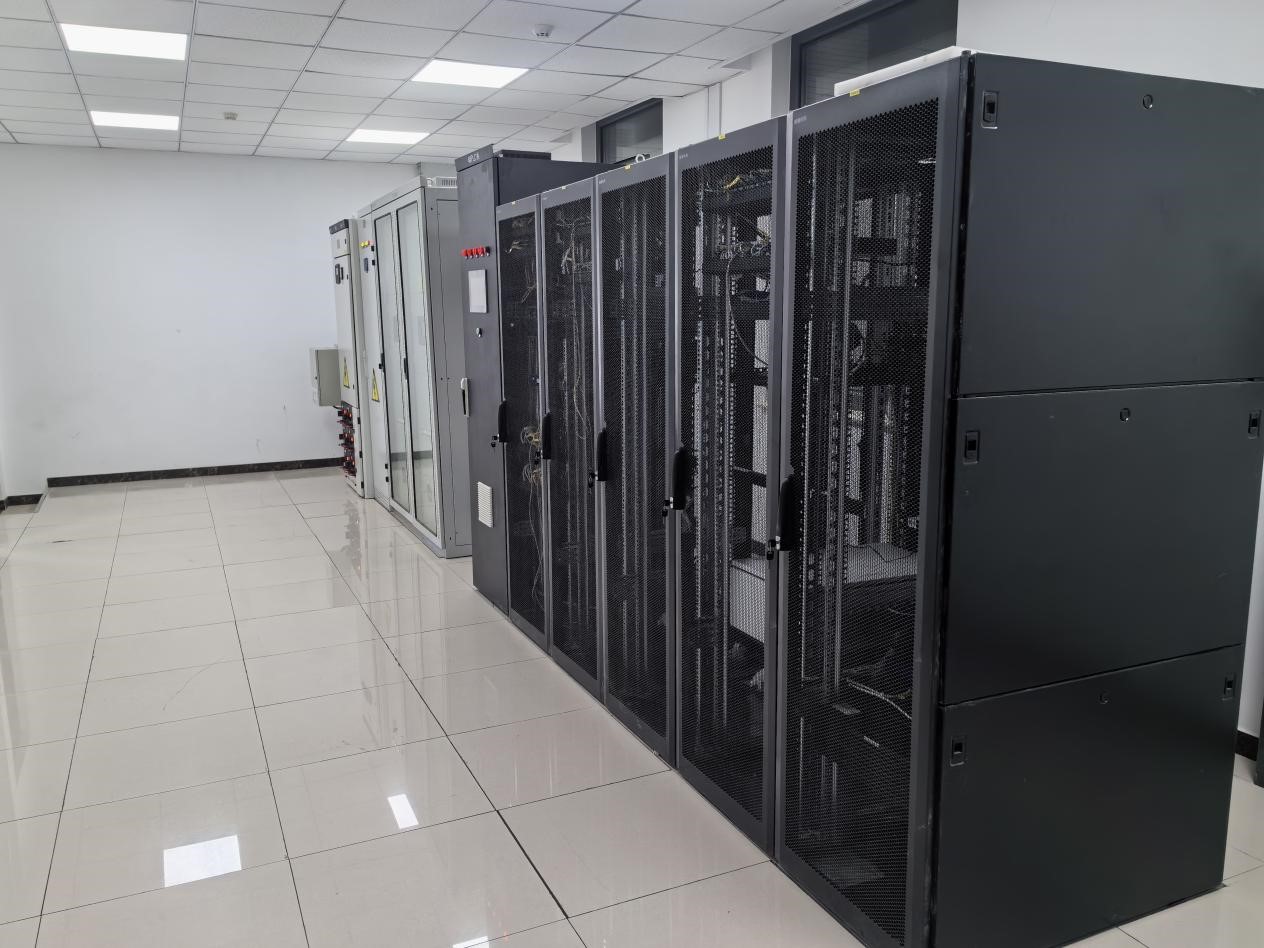

中堤泵站PLC設備

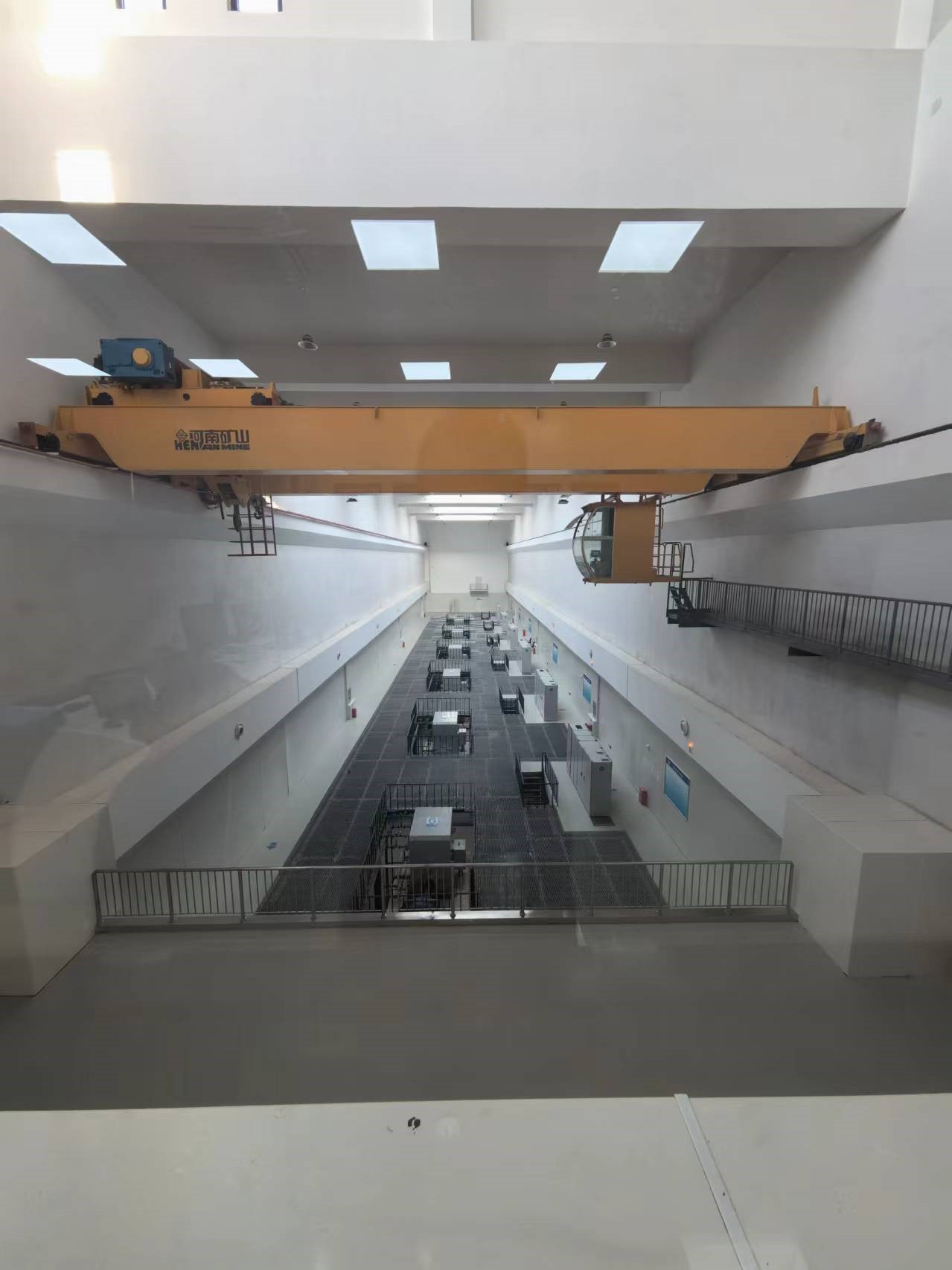

園博泵站機房

中堤泵站機組

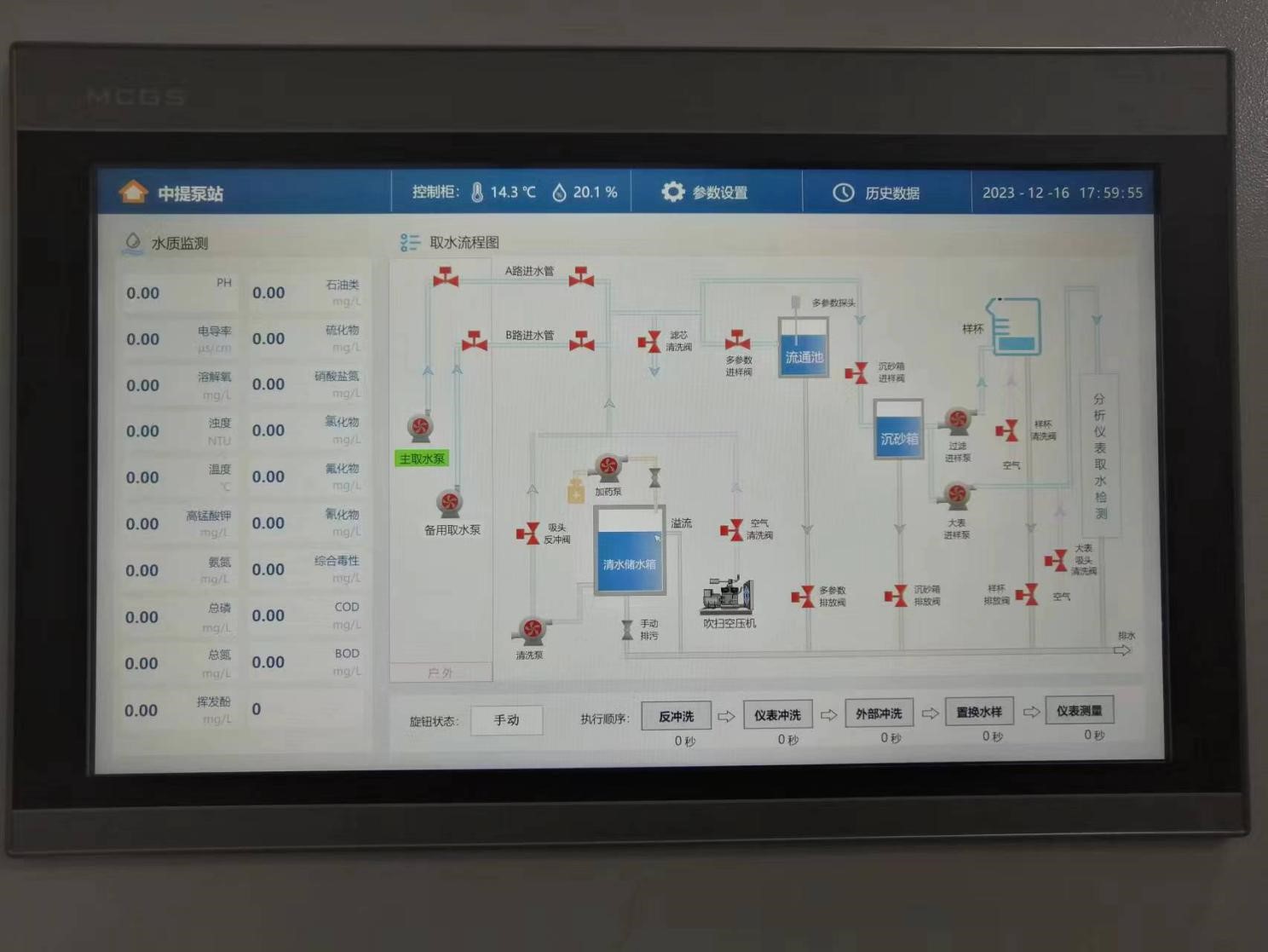

中堤泵站水質監測系統

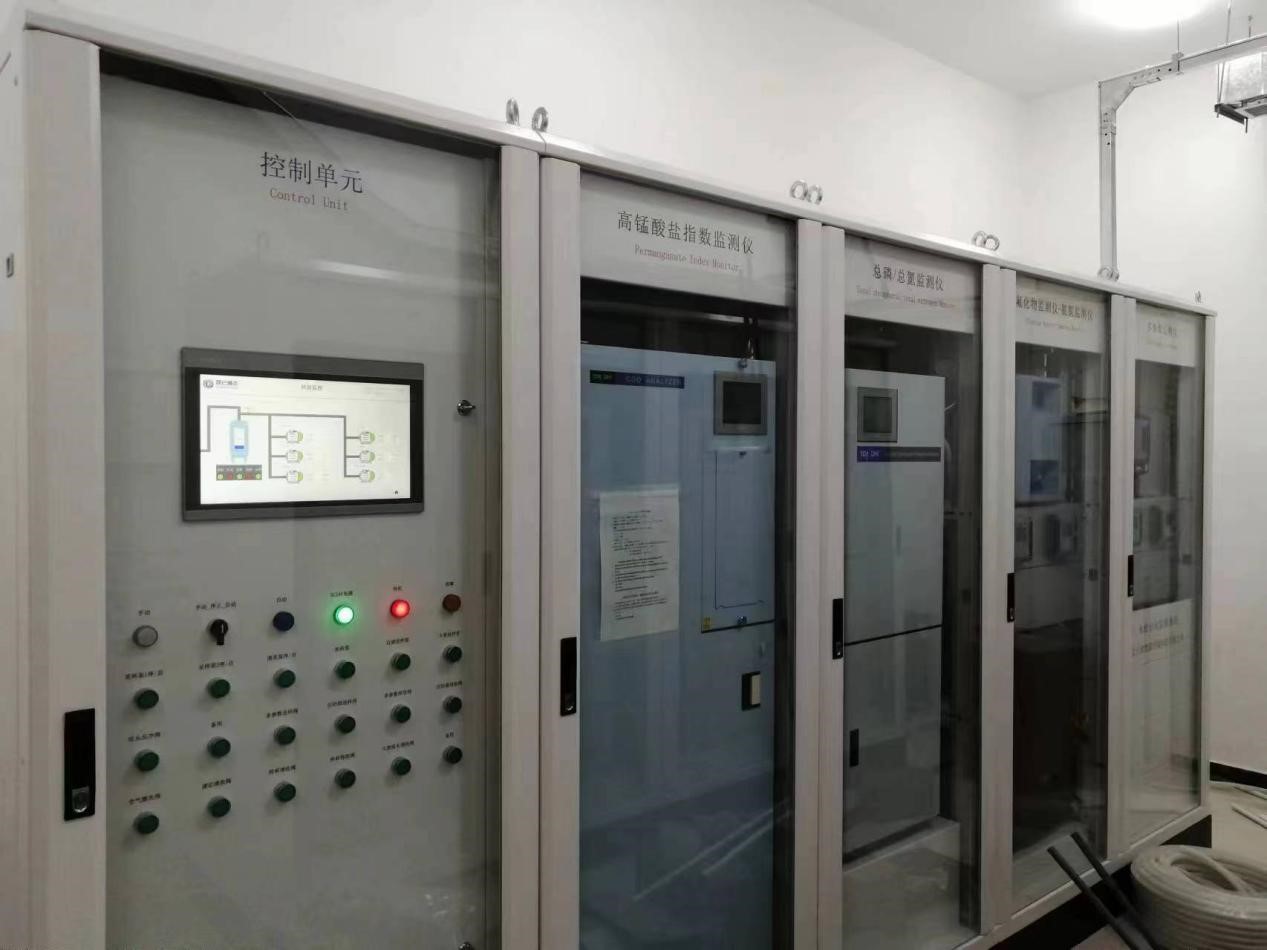

水質監測設備間
